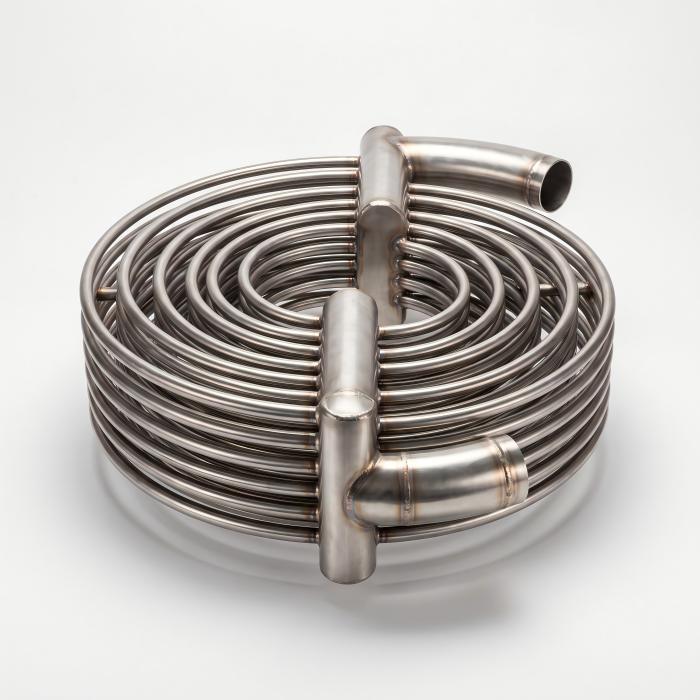

钛盘管

• 材质：盘管管体选用 TA2 工业纯钛；弯管接头、连接法兰选用 TC4 钛合金；可选配 TA10 钛钼镍合金耐缝隙腐蚀版本
• 执行标准：GB/T 3624-2010 钛及钛合金无缝管，HG/T 20585 钢制管壳式换热器制造技术条件，ASTM B338 冷凝器与换热器用钛管
• 规格：外径 Φ10-Φ32 mm，壁厚 0.5-1.5 mm，单根直管长度 6000-18000 mm（可按图盘弯成 U 型/螺旋/蛇形），弯管半径 1.5D-8D 可定制
• 产品描述：钛盘管采用 TA2 薄壁无缝钛管连续弯制成型，按形状分为 U 型（U-tube）、螺旋型（Helical）、蛇形（Serpentine）、绕簧型（Pancake）四大类。盘管内通蒸汽、热水、导热油、冷冻水等介质，对釜内或储罐内的介质进行加热、冷却、伴热、保温。钛材耐海水、氯离子、各类稀酸碱腐蚀，无金属离子析出污染介质，导热系数稳定，是反应釜/储罐/换热器首选的加热冷却元件。可按图定制整套盘管组件（含连接法兰、弯头、支架）。

【供货状态】

盘管整体连续弯制，两端直管段配 TA2 法兰或螺纹接头，整体酸洗钝化处理，配套全套钛制弯头、支架、紧固件。出厂前逐根做水压试验 + 气密试验，附材质证明书 + 探伤报告。

【加工工艺】

钛管下料（按总长切割直管段）→ 弯管机冷弯成型（液压弯管 / 数控弯管）→ 弯头与直管段氩弧焊接 → 整体酸洗钝化处理 → 水压气密试压 → 焊缝 RT/PT 探伤 → 包装标识入库。

【材质性能】

TA2 纯钛表面可生成致密钝化膜，长期耐受卤水、海水、稀酸、含盐废液腐蚀，无点蚀穿孔风险；导热系数稳定（21.9 W/m·K），比 304 不锈钢高 30%，传热效率更优；无磁性，不结垢，长期运行传热系数衰减慢；洁净度高，无金属离子析出，满足医药、食品、半导体行业要求；薄壁钛管柔韧性强，可冷弯半径小至 1.5D 不开裂。

【工艺结构】

采用连续冷弯成型工艺，盘管整体无对接焊缝（U 型除外），焊缝数量减少 80%，渗漏风险降低 5 倍；弯管段椭圆度≤8%，流体阻力小；U 型弯头采用胀接 + 氩弧焊复合连接，焊缝耐蚀强度与母材一致；焊接全程高纯氩气保护，焊缝无氧化夹层；成品逐根做水压试验（试验压力 1.5 倍设计压力）+ 气密试验，焊缝 100% RT/PT 探伤检测。

【应用领域】

• 化工反应釜加热/冷却：夹套式盘管（外盘管）+ 釜内盘管，蒸汽/导热油/冷冻水加热冷却，PTA、氯碱、PVC 反应釜加热系统
• 储罐/槽罐伴热保温：外盘管 + 蛇形盘管，防止高黏度介质（沥青、硫磺、糖浆）凝固或结晶，化工储罐、酸洗槽、电解槽伴热
• 海水淡化/海洋工程：钛盘管换热器，海水加热、卤水蒸发浓缩、海水冷却，耐 Cl− + 抗生物附着
• 湿法冶金/电镀行业：酸液加热盘管（稀硫酸、稀盐酸）、电镀槽液恒温控制盘管、稀有金属萃取加热盘管
• 医药/食品发酵：发酵罐外盘管控温（5-80℃ 精确温控）、酶解反应釜加热、CIP 系统原位清洗盘管

【选型速查】

【可选配件】

• 连接法兰（TA2 平焊/对焊法兰，DN15-DN50）
• 弯头（TA2 90°/45° 弯头，R=1.5D-3D）
• 支架（TA2 钛制 U 型管卡 + 支撑圈）
• 螺纹接头（TA2 管螺纹 + 活接）
• 管卡 / 管夹（PP / 钛制，耐温 100℃）
• 膨胀节（金属波纹管 + 拉杆）

【交期与检测】

• 现货规格：Φ16/Φ19/Φ25 mm 标准 U 型盘管（外径 200-800 mm），5-7 天发货
• 非标定制：按图全套弯制（含弯头、支架、法兰），10-15 天
• 检测报告：材质证明书 MTR + 焊缝 RT/PT 探伤报告 + 水压气密试验报告（任选/全套）
• 质保：整机质保 12 个月，焊缝质保 24 个月
